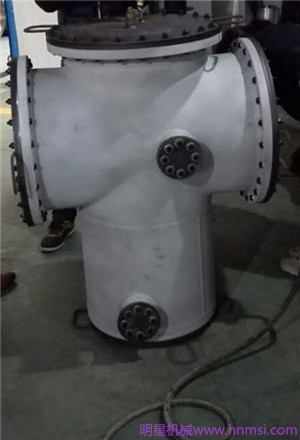

鋁合金焊接殼體檢漏作業流程

? ? ? ? ? ? ? ? ? ??

??鋁合金焊接殼體的各個密封面要求清潔，無油、無金屬屑等雜質。密封后，外表面用抹布（或氣槍）擦干（或吹干）。

? 在殼體中裝入配重，用試驗工裝密封被檢殼體的密封面。殼體密封時要注意保護密封面謹防磕碰劃傷。

? 把安裝好試驗工裝的殼體吊入水池中，用壓桿將殼體壓入水面下，連接好充氣裝置，開始充氣。觀察氣罐上壓力表，當壓力達到0.75MPa，停止充氣。

? 用燈照著焊縫，試驗人員順著燈光，邊旋轉殼體邊觀察焊縫，注意直焊縫環焊縫接口處、上法蘭焊縫處、殼體表面焊接小件應著重檢查。另外，試驗工裝也必須檢查一遍，如有漏氣，重新安裝工裝。

? 發現焊縫處有氣泡即判斷為漏氣，做好標記，把氣體放凈后，交焊工補漏。補漏后重新試驗。

? 未發現漏氣位置，把氣體放凈后，沖SF6氣體檢驗。
